TBCF/VBCF 帶閥缸
TBCF/VBCF 帶閥缸
| 氣缸部分 | ||||||
| 內徑(mm) | 32 | 40 | 50 | 63 | 80 | 100 |
| 動作型式 | 復動型 | |||||
| 工作介質 | 經40um濾芯過濾的空氣 | |||||
| 工作壓力(MPa) | 0.1~1.0 | |||||
| 保證耐壓力(MPa) | 1.5 | |||||
| _工作溫度(℃) | -20~70(不結冰) | |||||
| 活塞速度(mm/s) | 30~500 | |||||
| 緩沖型式 | 可調緩沖 | |||||
| 緩沖行程 | 25 | 24 | 30 | |||
| 固定形式 | FA CA CB LB TC | |||||
| 氣缸接管口徑 | G1/8 | G1/4 | G3/8 | G1/2 | ||
| PU管規格（外徑X內徑) | 8X5 | 10X6.5 | ||||
| 電磁閥部分 | ||
| 型號 | RV5221-06QM RV5221-o8QM |
RV5231-08QM RV5231-10QM |
| 動作型式 | 內部先導式 | |
| 工作介質 | 經40 um濾芯過濾的空氣 | |
| 電磁閥接管口徑 | 06:進氣=排氣=G1/8 08:進氣=G1/4，排氣=G1/8 |
08:進氣=排氣=G1/4 10:進氣=G3/8，排氣=G1/4 |
| 有效截面積 | RV5221-06QM:14(CV=0.78) RV5221-08QM: 16(CV=0.89) |
RV5231-08QM: 25(CV=1.40) RV5231-10QM: 30(CV=1.68) |

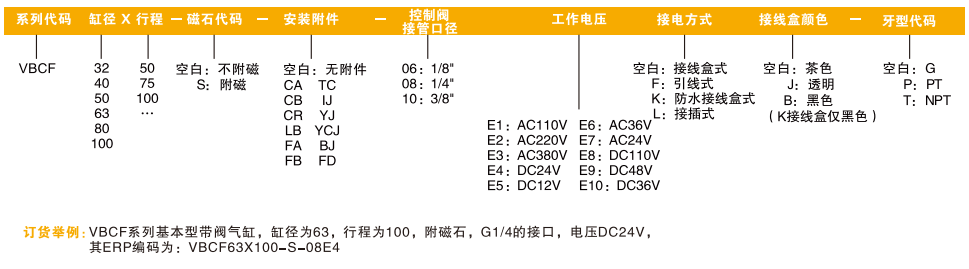

| 復位形式 | 氣復位 | |
| 潤滑 | 不需要 | |
| 工作壓力(MPa) | 0.15~0.8 | |
| 保證耐壓力(MPa) | 1.2 | |
| 工作溫度(℃) | -20~70(不結冰) | |
| 電壓范圍 | -15%~10% | |
| 耗電量 | DC:3.0W AC:4.0VA | |
| 絕緣等級 | F級 | |
| 保護等級 | IP65(DIN40050) | |
| 最高動作頻率 | 兩位:5次/秒;兩位:3次/秒 | |
| 勵磁時間(s) | 0.05 | |
| TBCF | ||||
| 內徑(mm) | 標準行程 | 最短行程 | 最長行程 | |
| 32 40 50 |
標準型 | 50~1900 | 50 | 1900 |
| 帶TC型 | 100~1900 | 100 | ||
| 63 80 100 |
標準型 | 75~1900 | 75 | 1900 |
| 帶TC型 | 125~1900 | 125 | ||
| VBCF | ||||
| 內徑(mm) | 標準行程 | 最短行程 | 最長行程 | |
| 32 40 50 63 80 100 |
標準型 | 50~1900 | 50 | 1900 |
| 帶TC型 | 100~1900 | 100 | 1900 | |
注:上表為標準行程，如需訂購非標行程，請與本公司聯系。
?
